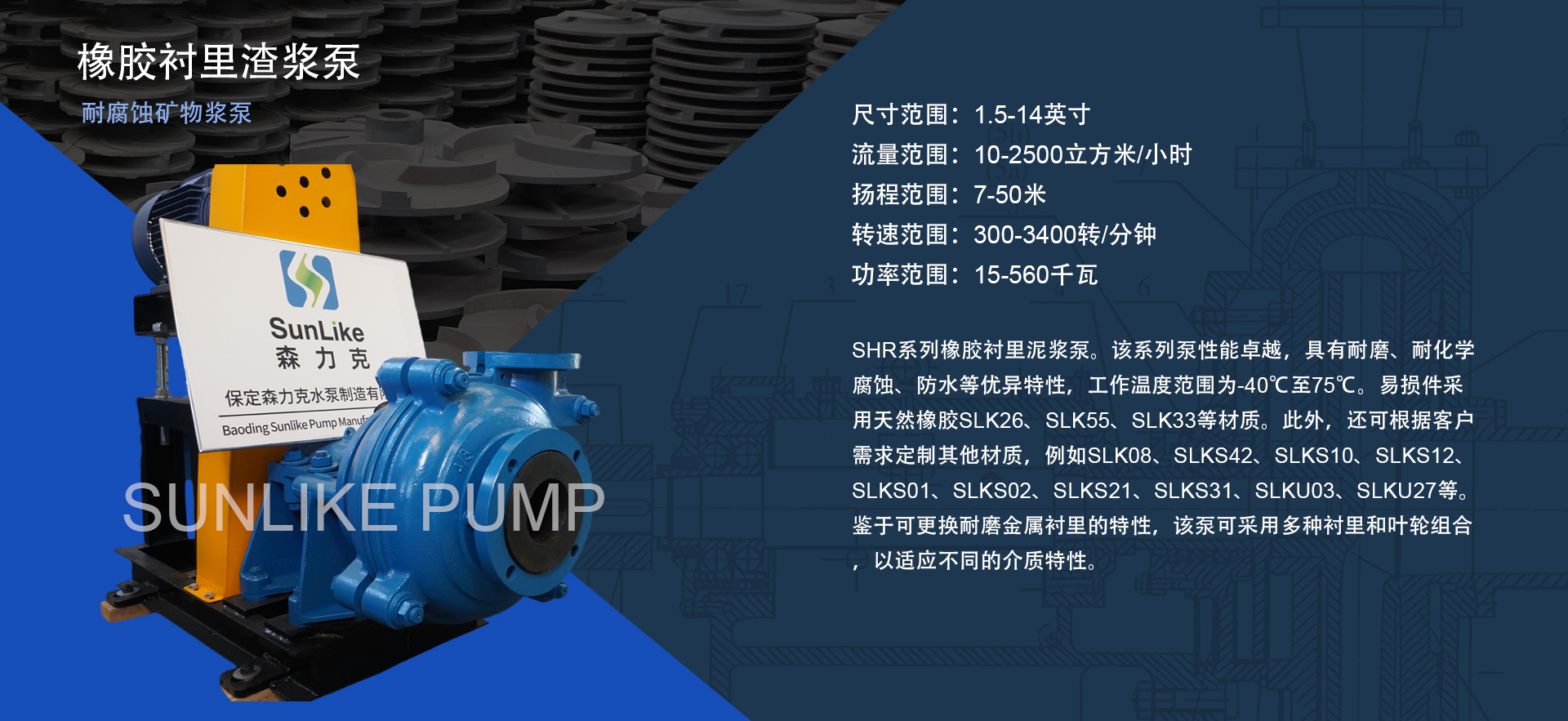

橡胶衬里泥浆泵
Sunlike Pump® SHR系列橡胶衬里矿浆泵具有可更换的耐腐蚀橡胶衬里，是输送细颗粒和无尖锐边缘的腐蚀性矿浆的理想选择。Sunlike矿浆泵的一大优势在于其多种可选材料，例如天然橡胶、丁腈橡胶、聚氨酯等。这使得泵能够采用最合适的材料来满足特定的工况要求。这些接触介质的部件可以混合使用，从而提高性能、降低成本并延长使用寿命。
关键词:
泥浆泵 砾石砂泵
产品橡胶内衬渣浆泵
电子邮箱:
产品详情
规格参数
| 清澈水域性能 | ||||||
| 型号 | 最 大功率 | 容量 | 扬程 | 转速 | 最 高效率 | 汽蚀余量 |
| (kw) | (m3/h) | （m） | (r/min) | n% | (m) | |
| ZMR-10/8E | 120 | 540-1440 | 14-60 | 600-1000 | 73 | 4-10 |
| ZMR-10/8R | 300 | |||||
- SHR-1.5/1B
- SHR-2/1.5B
- SHR-3/2C
- SHR-4/3C
- SHR-4/3D
- SHR-6/4D
- SHR-6/4E
- SHR-8/6E
- SHR-10/8F
- SHR-10/8ST
- SHR-12/10ST
性能特点
- 采用模块化设计，便于维护；高度标准化也有助于降低备件成本。
- 提供多种叶轮选择，包括标准五叶片叶轮和开放式三叶片防堵塞叶轮。
- 泵衬采用27%铬合金硬质合金、厚橡胶和聚氨酯材质，所有材质均可互换。
- 采用标准球墨铸铁泵体，可承受更高的工作压力。
- 使用知名品牌的轴承组件，提高可靠性，延长轴承使用寿命，并降低润滑成本。
- 确保可靠的轴封，可选密封方式包括填料密封、排气密封和机械密封。
- 采用多用途设计，在减少库存需求的同时，实现了组件的互换性。
- 驱动配置：提供多种电机连接方式（ZVZ、DC、CV、CRZ）可供选择，满足不同安装条件以及不同流量和扬程的需求。
- 根据具体的安装需要，泵的排放方向可以调整到 8 个位置中的任意一个。

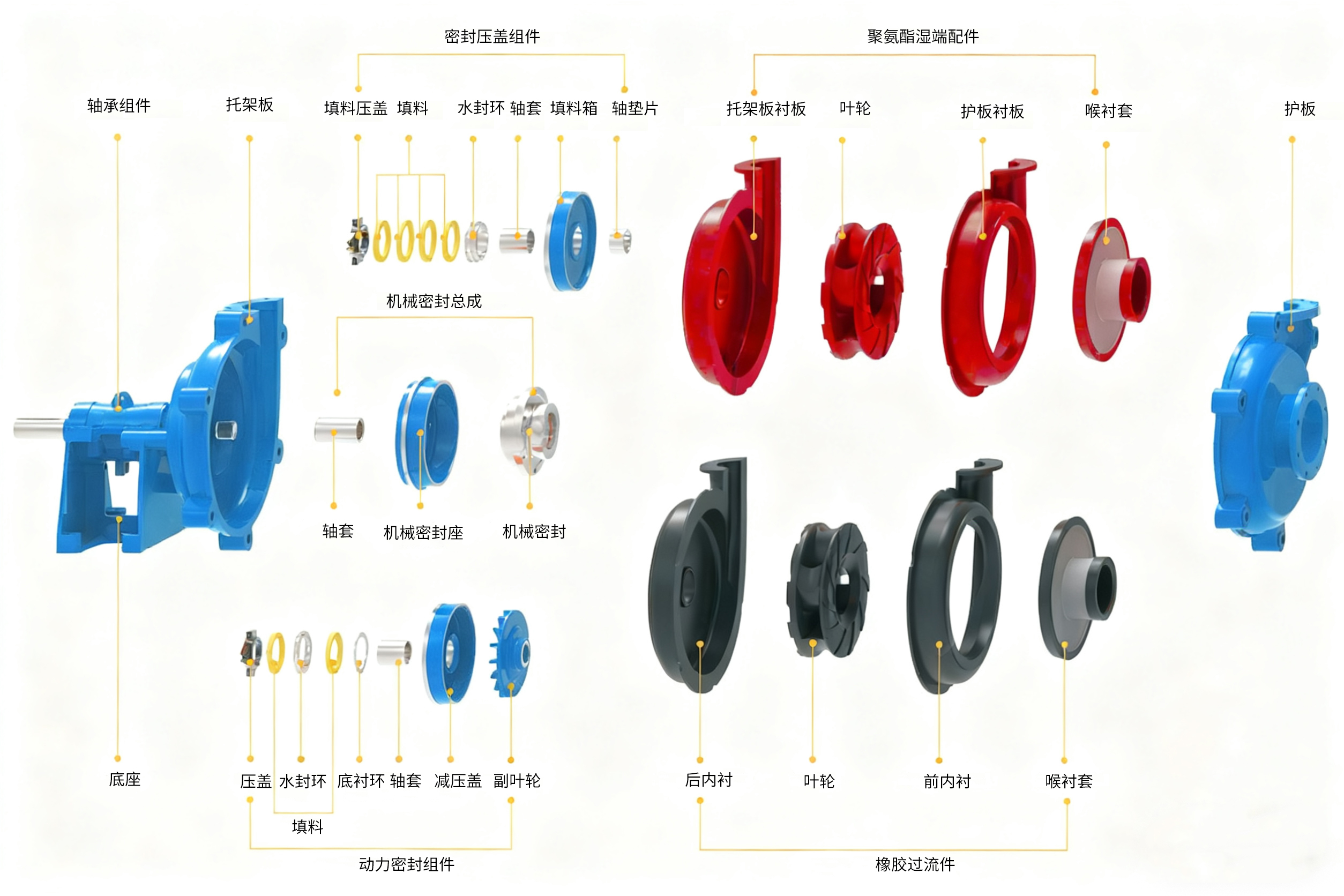

结构特点
离心式重型橡胶衬里耐腐蚀矿物浆泵主要由三部分组成：
1. 防腐蚀湿部件：（叶轮、喉衬、机架衬板、盖板衬板）。这些湿部件均加厚以延长使用寿命。
2. 轴封部件：密封方式可灵活选择，包括填料密封、压盖密封或机械密封。
3. 轴承组件
叶轮密封组件：叶轮密封利用叶轮产生的反向离心力防止浆料泄漏。它适用于泵入口正压不超过出口压力10%的单级泵，以及泵系列中的第 一级泵。
填料密封组件：填料密封是一种用途广泛的轴封解决方案，适用于各种泵送工况。聚四氟乙烯（PTFE）或石墨填料可用于高腐蚀性浆料或高温环境。它结构简单，易于维护，但需要足够的压力和流量的轴封水。
机械密封组件：机械密封代表了一种先进的无泄漏密封技术。它采用一体化设计，安装和更换方便，并有多种配置可适应各种运行工况。

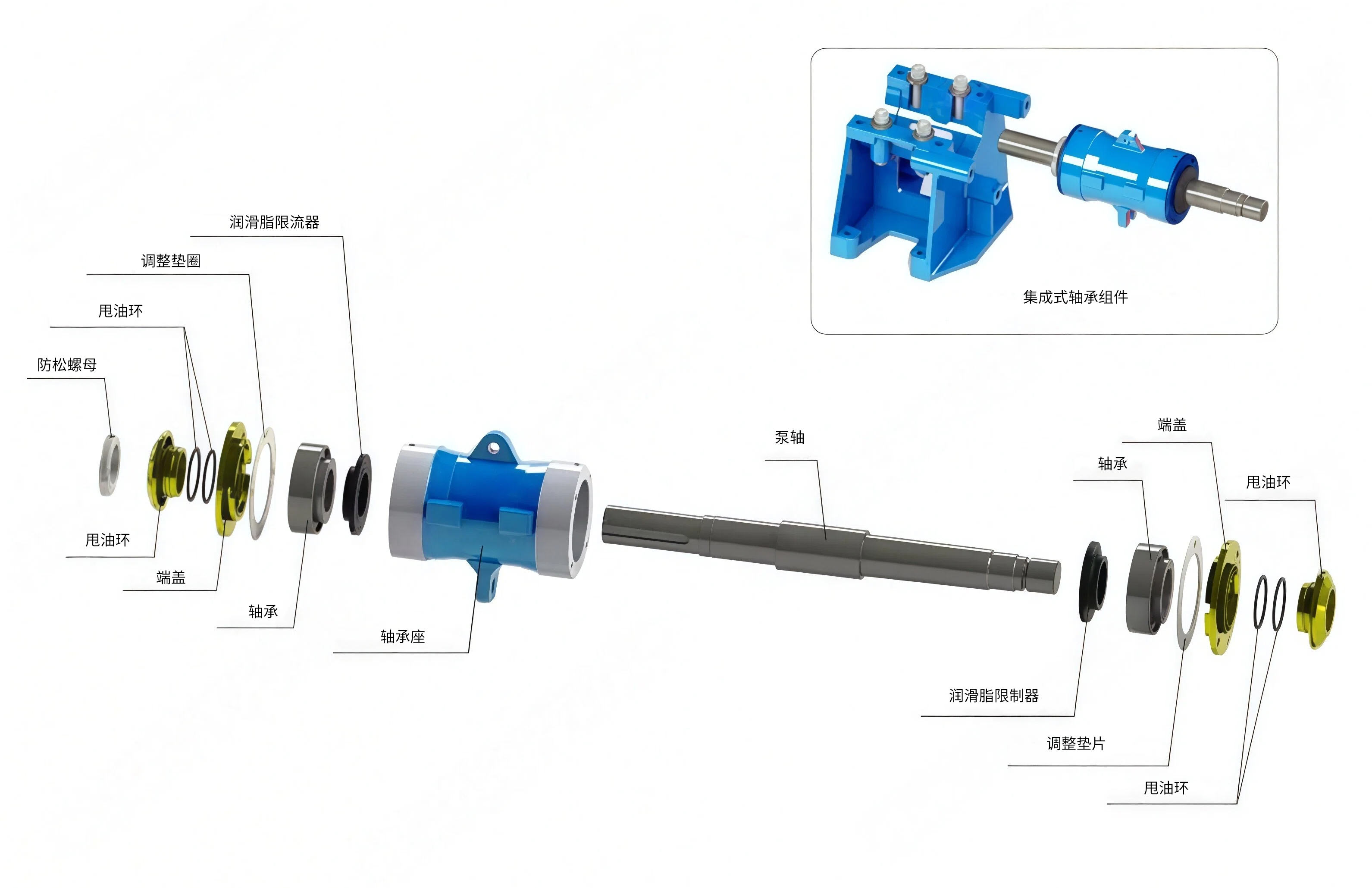

轴承组件的优势特点：
1. 大直径轴和短悬臂设计最 大限度地减少了挠度，有利于延长轴承的使用寿命。
2. 需要四个穿透螺栓将盒式轴承座固定在框架内。
3. 可拆卸的盒式轴承组件便于现场维护。
4. 配有硬化轴套，以保护轴。
5. 润滑脂填充的活塞环有助于防止污染物进入轴承座。
| 泵主要零件及材质清单 | |||||
|
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
|---|---|---|---|---|---|
|
1 |
泵轴 |
高强度钢 |
12 |
蜗壳 |
27%高铬合金 |
|
- |
轴套 |
3Cr13不锈钢 |
13 |
排出端连接密封圈 |
天然橡胶 |
|
2 |
夹紧螺栓 |
镀锌钢 |
14 |
蜗壳衬板密封 |
天然橡胶 |
|
3 |
底座 |
球墨铸铁 |
15 |
吸入端连接密封圈 |
天然橡胶 |
|
4 |
螺栓、螺柱 |
镀锌钢 |
16 |
副叶轮（动力密封叶轮） |
27%高铬合金 |
|
- |
轴承箱 |
灰铸铁 |
17 |
前护板内衬嵌件 |
27%高铬合金 |
|
5 |
填料压盖/对开式压盖 |
灰铸铁 |
18 |
喉套（吸入衬套） |
27%高铬合金 |
|
6 |
前护板（机架板） |
球墨铸铁 |
19 |
后护板（盖板） |
球墨铸铁 |
|
7 |
副叶轮密封环 |
27%高铬合金 |
20 |
楔销 |
灰铸铁 |
|
8 |
副叶轮密封环密封圈 |
天然橡胶 |
- |
端盖 |
彩镀锌 |
|
9 |
蜗壳衬板密封 |
天然橡胶 |
- |
迷宫密封盖 |
彩镀锌 |
|
10 |
叶轮 |
27%高铬合金 |
- |
水封环（灯笼环） |
1Cr18Ni9Ti不锈钢 |
|
11 |
后护板螺栓 |
镀锌钢 |
- |
轴承 |
一线知名品牌 |
应用领域
SH型重型离心式合金衬里矿山尾矿浆泵专为处理矿物加工作业中高磨蚀性和高密度浆料而设计。这些作业涵盖旋流器进料和再磨、磨机出料、浮选、矿山排水和尾矿处理等。此外，它还可用于其他工业场景中的疏浚沉淀池和钻井泥浆泵送等任务。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
为什么选择我们？
自主铸造・源头可溯
森力克泵业是国内领先的渣浆泵及压滤机入料泵品牌。所有产品均通过公司自有铸造和生产线制造，确保从源头进行完整的质量控制。
双厂协同・实力雄厚
森力克拥有两个制造基地：一个位于河北石家庄行唐工业园区，另一个位于河北保定雄安新区安州工业园区，总面积达50,000平方米。
品牌信赖・实力伙伴
森力克泵业是景津、大张、海江等国内知名压滤机厂商的长期配套设备供应商。同时也是比亚迪（BYD）、威海海王旋流器等大型工业企业的信任合作伙伴。
服务优势
作为一家专业从事渣浆泵、污水泵、压滤机入料泵及环保绿化设备生产的企业， 石家庄森力克环保科技有限公司能满足客户的多样化需求。
整机一年质保
先进的设备与技术
海外仓库供应及时
24小时在线解决问题
常见问题
1. 渣浆泵的主要用途是什么？
渣浆泵主要用于输送含有固体颗粒的液体，广泛应用于矿山、冶金、煤炭、电力、化工、建材和环保等行业。
2. 渣浆泵的工作原理是什么？
渣浆泵通过叶轮旋转产生的离心力，将浆体从泵体吸入口吸入，并通过泵壳的导流作用，将浆体从泵体排出口排出，实现浆体的输送。
3. 如何选择合适的渣浆泵？
选择渣浆泵需要考虑以下因素：
介质的物理和化学性质，如温度、粘度、腐蚀性等固体颗粒的大小和浓度所需的流量和扬程泵的材料和结构
4. 渣浆泵的维护和保养有哪些注意事项？
定期检查叶轮、泵壳和轴封的磨损情况，及时更换磨损部件保持泵体和管道的清洁，防止杂质进入泵体定期检查和更换润滑油，保证轴承的正常运转定期检查电机和泵的联轴器，确保连接牢固
5. 渣浆泵的常见故障及处理方法有哪些？
泵不出浆或出浆不足：检查吸入口是否堵塞，泵体内是否有空气，叶轮是否磨损。泵体振动或噪音大：检查泵轴是否弯曲，叶轮是否平衡，轴承是否损坏。密封失效，漏浆：检查密封件是否磨损，及时更换密封件。
