首页产品中心金属衬里渣浆泵

金属衬里渣浆泵

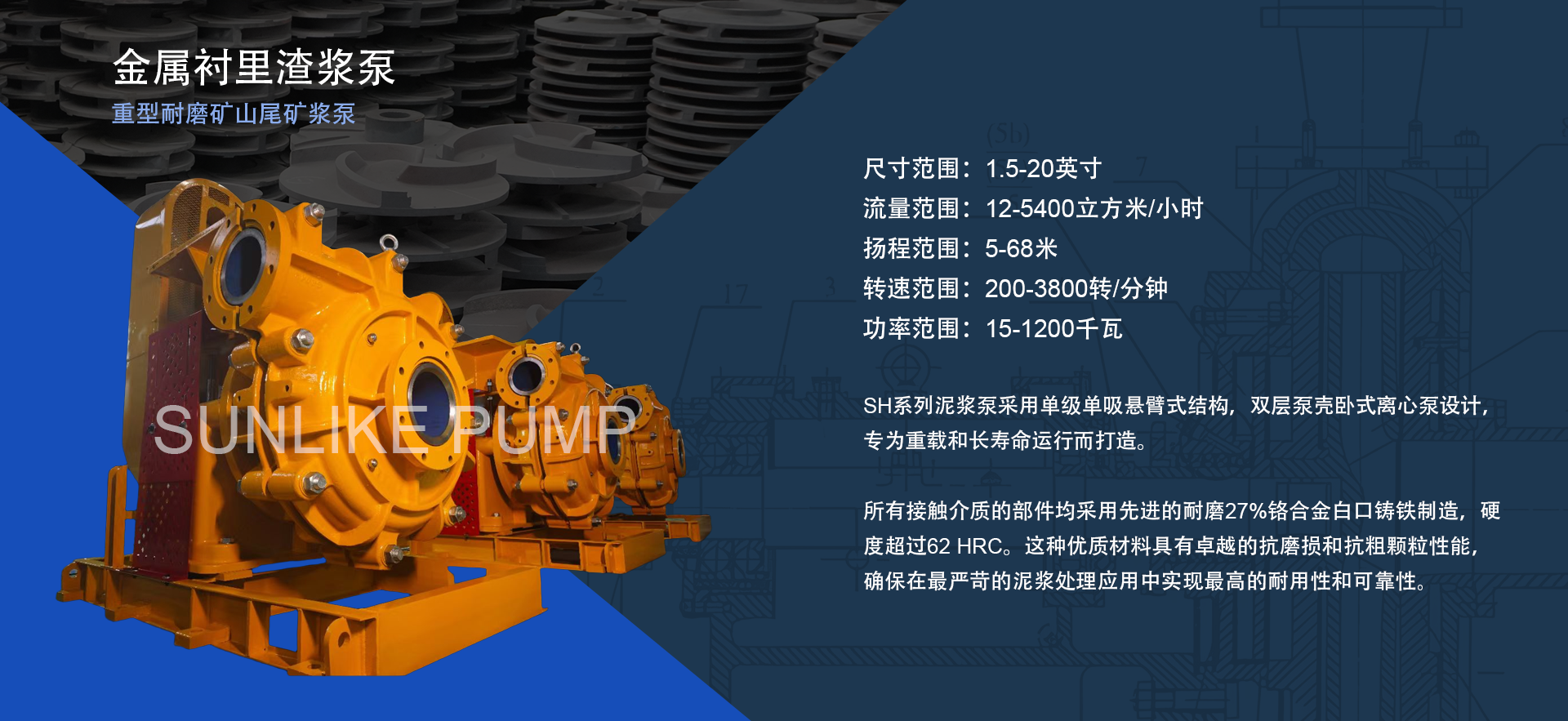

Sunlike Pump® SH系列重型矿用尾矿泥浆泵采用耐磨损设计，其湿部件由27%高铬合金制造。该泵专为处理高磨蚀性、高硬度、轻微腐蚀性和高浓度泥浆而设计，且维护需求极低。它广泛应用于矿山、煤炭加工、冶金、电厂、建材等工业领域。用户可根据介质条件选择A05、A07和A49等特定材质等级。

关键词:

泥浆泵

砂砾泵

电子邮箱:

sales@sunlikepump.com

下载目录

立即咨询

联系方式

产品详情

型号	SH-1.5/1B
最大功率（千瓦）	15
流量（立方米 / 小时）	12.6-28.8
扬程（米）	6-68
转速（转 / 分钟）	1200-3800
最高效率（%）	40
汽蚀余量（米）	2-4
最大通过粒径（mm）	14
叶轮直径（毫米）	152
重量（千克）	91

型号	SH-2/1.5B
最大功率（千瓦）	15
流量（立方米 / 小时）	32.4-72
扬程（米）	6-68
转速（转 / 分钟）	1200-3200
最高效率（%）	45
汽蚀余量（米）	3.5-8
最大通过颗粒粒径（毫米）	19
叶轮直径（毫米）	180
重量（千克）	104

型号	SH-3/2C
最大功率（千瓦）	30
流量（立方米 / 小时）	39.6-86.4
扬程（米）	12-64
转速（转 / 分钟）	1300-2700
最高效率（%）	55
汽蚀余量（米）	4-6
最大通过颗粒粒径（毫米）	25
叶轮直径（毫米）	214
重量（千克）	197

型号	SH-4/3C，SH-4/3D
最大功率（千瓦）	30/60
流量（立方米 / 小时）	86.4-198
扬程（米）	9-52
转速（转 / 分钟）	1000-2200
最高效率（%）	71
汽蚀余量（米）	4-6
最大通过颗粒粒径（毫米）	28
叶轮直径（毫米）	245
重量（千克）	263/363

型号	SH-6/4D，SH-6/4E
最大功率（千瓦）	60/120
流量（立方米 / 小时）	162-360
扬程（米）	12-56
转速（转 / 分钟）	800-1550
最高效率（%）	65
汽蚀余量（米）	5-8
最大通过粒径（mm）	44
叶轮直径（毫米）	365
重量（千克）	626/728

型号	SH-8/6E
最大功率（千瓦）	120
流量（立方米 / 小时）	360-828
扬程（米）	10-61
转速（转 / 分钟）	500-1140
最高效率（%）	72
汽蚀余量（米）	2-9
最大通过粒径（mm）	63
叶轮直径（毫米）	510
重量（千克）	1473

型号	SH-10/8ST
最大功率（千瓦）	560
流量（立方米 / 小时）	612-1368
扬程（米）	11-61
转速（转 / 分钟）	400-850
最高效率（%）	71
汽蚀余量（米）	4-10
最大通过粒径（mm）	76
叶轮直径（毫米）	686
重量（千克）	3750

型号	SH-12/10ST
最大功率（千瓦）	560
流量（立方米 / 小时）	936-1980
扬程（米）	7-68
转速（转 / 分钟）	300-800
最高效率（%）	82
汽蚀余量（米）	4-6
最大通过粒径（mm）	86
叶轮直径（毫米）	762
重量（千克）	4318

型号	SH-14/12ST
最大功率（千瓦）	560
流量（立方米 / 小时）	1260-2772
扬程（米）	13-63
转速（转 / 分钟）	300-600
最高效率（%）	77
汽蚀余量（米）	3-10
最大通过粒径（mm）	90
叶轮直径（毫米）	965
重量（千克）	6409

型号	SH-16/14TU
最大功率（千瓦）	1200
流量（立方米 / 小时）	1368-3060
扬程（米）	11-63
转速（转 / 分钟）	250-550
最高效率（%）	79
汽蚀余量（米）	4-10
最大通过粒径（mm）	135
叶轮直径（毫米）	1067
重量（千克）	10000

型号	SH-20/18TU
最大功率（千瓦）	1200
流量（立方米 / 小时）	2520-5400
扬程（米）	13-57
转速（转 / 分钟）	200-400
最高效率（%）	85
汽蚀余量（米）	5-10
最大通过粒径（mm）	130
叶轮直径（毫米）	1864

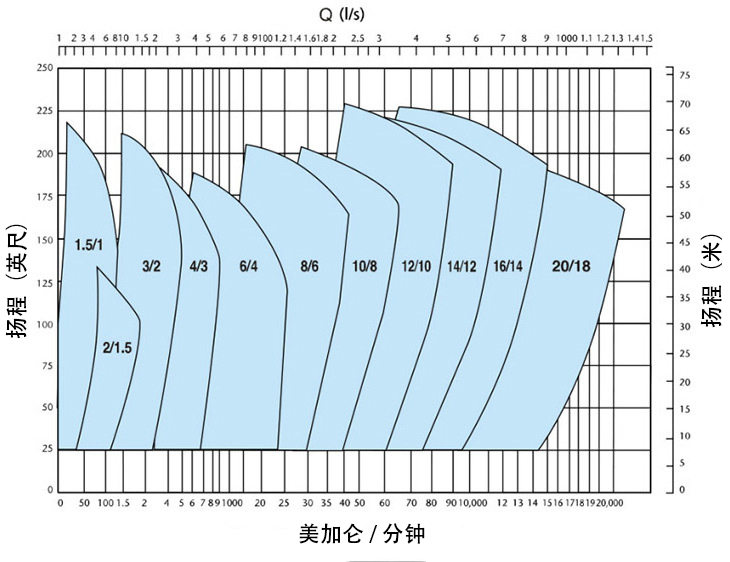

性能曲线

森力克 SH 重型离心式泥浆泵 - 快速选型表

清水性能近似值 - 仅供初步选型之用。

性能特点

模块化设计——便于维护，高度标准化的设计最大限度地减少了备件库存，降低了更换成本。
多种叶轮选择——提供标准五叶片、高效四叶片和防堵塞双叶片三种设计，以适应不同的运行条件。
可互换的衬里材料 – 接触液体的部件可选用 27% 铬合金硬质金属、厚天然橡胶或聚氨酯；所有选项均可完全互换。
高强度外壳 – 标准球墨铸铁泵体设计用于承受更高的工作压力，以提高耐用性。
优质轴承组件——配备知名品牌轴承单元，以提高可靠性、延长使用寿命并降低润滑成本。
可靠的轴封选项——可选择填料密封、挤压密封或机械密封，以满足特定应用要求。
多用途设计——通过多种泵配置之间零件的高度互换性，减少库存需求。
灵活的驱动装置——电机提供多种连接方式（ZVZ、DC、CV、CRZ），以适应不同的安装条件、容量和扬程。
可调节排放方向——排放口可以朝向八个方向中的任意一个，以适应特定的场地布局和安装需求。
源头质量控制——Sunlike 团队运营着一条内部专业铸造生产线，配备了先进的高光谱检测仪器和物理性能测试设备，确保从制造过程的最初阶段就进行严格的质量控制。

结构特点

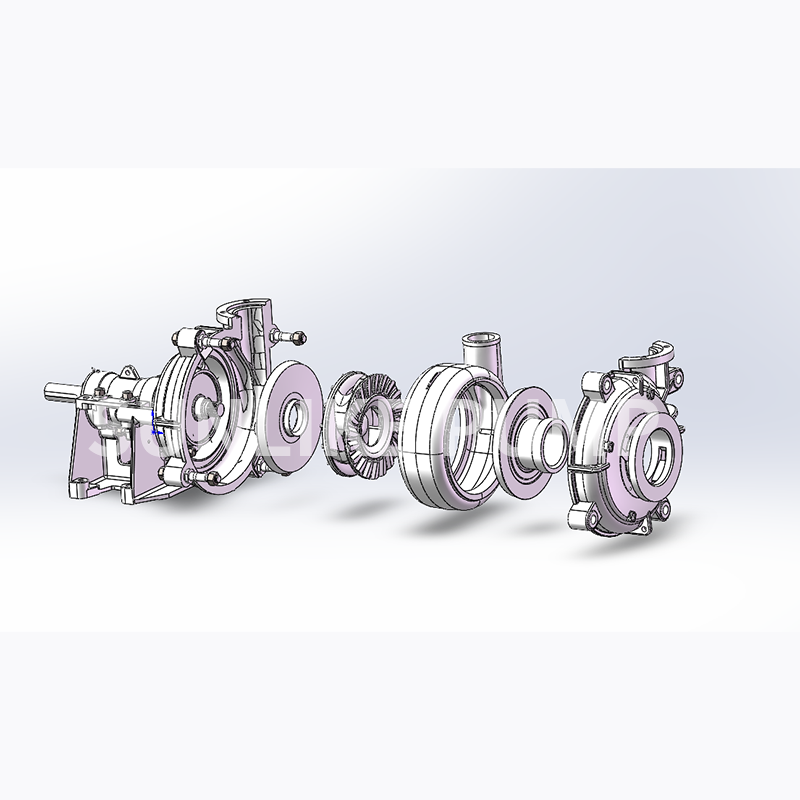

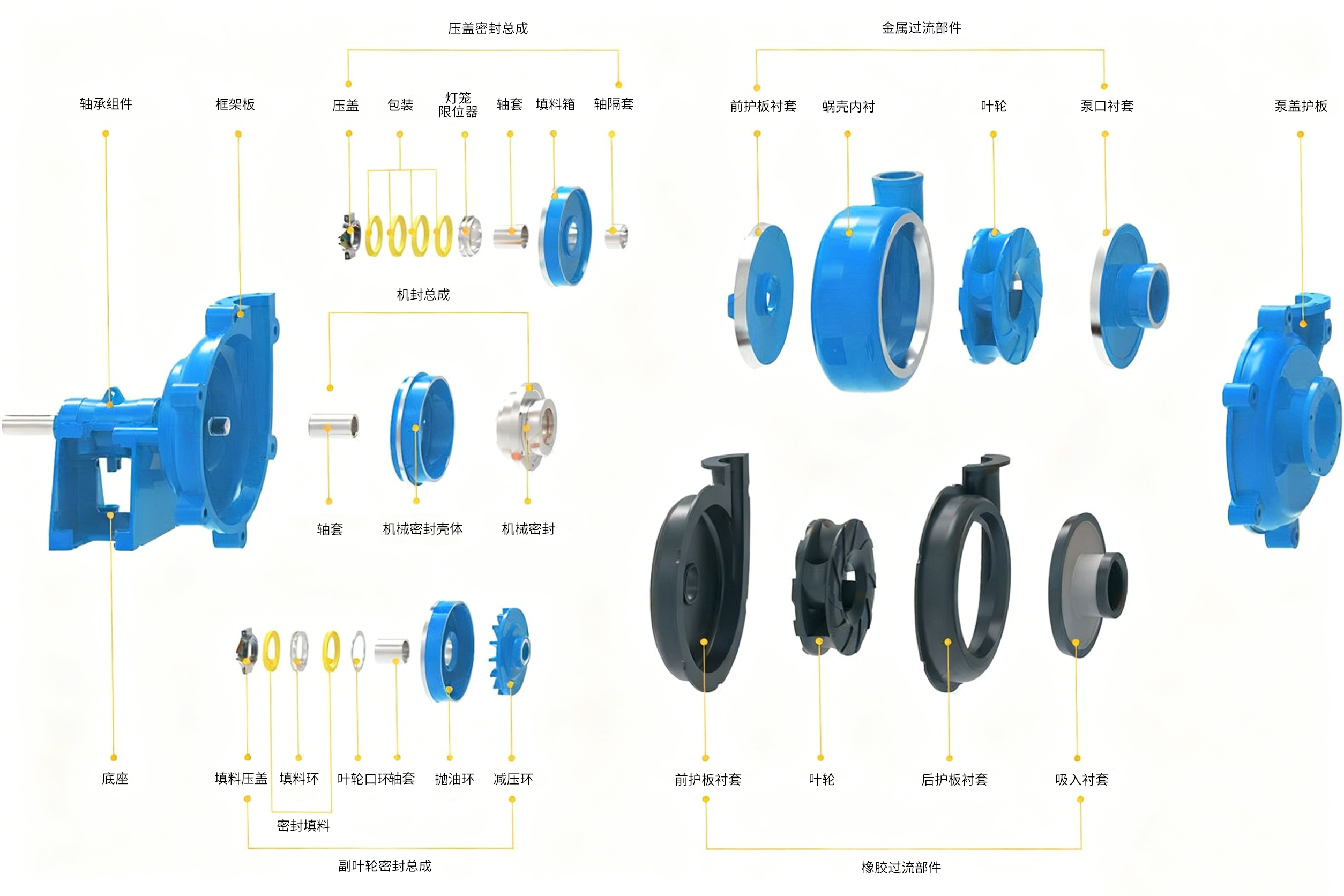

离心式重型合金衬里矿山尾矿浆泵主要由三部分组成：

1. 耐磨湿部件：（叶轮、喉衬、蜗壳衬套、FPL衬套）加厚湿部件，延长使用寿命。

2. 轴封部件：密封方式灵活，可选择压盖密封、压盖式密封或机械密封。

3. 轴承组件。

Expeler Seol AsyExpeler sealis 是一种用于防止浆料泄漏的反向离心力的叶轮力。当泵出口正压力不超过泵出口压力的 10% 时，Expeler 可以安装在二级泵上；或者安装在泵系列中的第一级泵上。

填料密封组件：填料密封是一种适用于各种泵送条件的通用轴封，填料采用聚四氟乙烯（PTE）和石墨材料，可在高腐蚀性或高温条件下使用！它具有结构简单、维护方便的优点。但需要向轴封中添加水，并应确保足够的水压和出水量。机械式。

密封总成：机械密封，采用先进密封技术实现无介质泄漏；一体化结构设计，安装与更换便捷；具备多种结构型式，可适配各类工况环境。

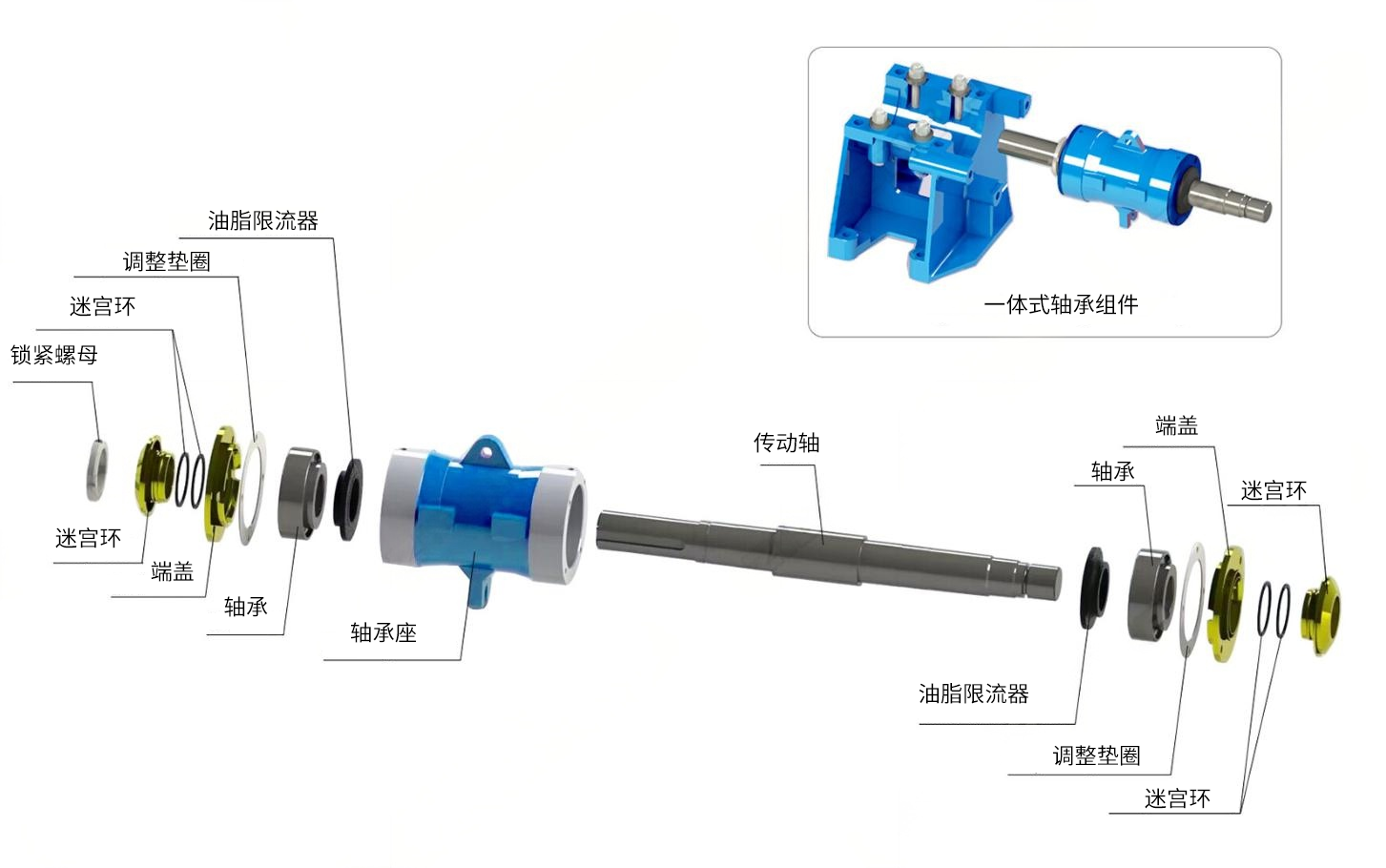

轴承组件的优势特点：

1. 大直径轴和短悬臂设计最大限度地减少了挠度，有利于延长轴承的使用寿命。

2. 需要四个穿透螺栓将盒式轴承座固定在框架内。

3. 可拆卸的盒式轴承组件便于现场维护。

4. 配有硬化轴套，以保护轴。

5. 充脂活塞环有助于防止污染物进入轴承座。

序号	零件名称	材质	NO	零件	材质
1	泵轴	高强度钢	12	蜗壳	27%高铬合金
-	轴套	3Cr13不锈钢	13	排出端连接密封圈	天然橡胶
2	夹紧螺栓	镀锌钢	14	蜗壳衬板密封	天然橡胶
3	底座	球墨铸铁	15	吸入端连接密封圈	天然橡胶
4	螺栓、螺柱	镀锌钢	16	副叶轮（动力密封叶轮）	27%高铬合金
-	轴承箱	灰铸铁	17	前护板内衬嵌件	27%高铬合金
5	填料压盖/对开式压盖	灰铸铁	18	喉套（吸入衬套）	27%高铬合金
6	前护板（机架板）	球墨铸铁	19	后护板（盖板）	球墨铸铁
7	副叶轮密封环	27%高铬合金	20	楔销	灰铸铁
8	副叶轮密封环密封圈	天然橡胶	-	端盖	彩镀锌
9	蜗壳衬板密封	天然橡胶	-	迷宫密封盖	彩镀锌
10	叶轮	27%高铬合金	-	水封环（灯笼环）	1Cr18Ni9Ti不锈钢
11	后护板螺栓	镀锌钢	-	轴承	一线知名品牌

应用领域

ZH型离心式重型合金衬里矿山尾矿浆泵适用于从旋流器进料到再磨、磨机排料、浮选、矿山排水和尾矿处理等矿物加工厂以及其他工业应用中高磨蚀性/高密度浆料的处理。有时，它还可以用于疏浚沉淀池和泵送钻井泥浆等。

矿物加工	灰烬处理	旋风输送	化学浆料服务
煤炭制备	污水处理	湿式破碎机	聚合处理
球磨机出料	SAG磨机出料	棒磨排矿	精细初级磨粉
尾矿	二次研磨	废弃污泥	磷酸
纸浆和造纸	食品加工	裂解作业	工业加工
